商品信息
基本参数
- 产地江苏
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌精工
- 型号100X-16C
- 材质铸钢
- 驱动方式水力控制
- 连接形式法兰
- 压力环境常压
- 零部件及配件阀盖、阀体、弹簧、膜片、阀座、阀杆、配件
- 形态隔膜式
- 适用介质水
- 流动方向单向
- 工作温度常温
- 结构形式法兰
- 类型(通道位置)直通
- 安装尺寸203~1295mm
- 加工定制是
- 公称通径40~800mm
- 公称压力1.0-2.5MPa
- 产地上海
- 是否跨境货源否
- 厂家精工
产品简介：
产品详情：精工阀门软密封遥控浮球阀100X-16C型水利工程控制阀产品介绍
遥控球墨铸铁浮球阀是我们的工程技术人员参照国内外同类先进产品设计和制造的。该阀常用于高层建筑，工矿企业，花园等各种水池和水塔的自动供水系统中。体积小，重量轻，安装维护简便，主阀和浮阀可分开等，阀体使用全流道设计，流体阻力小，流量大，密封效果好。安装在主阀上，可通过油压自动操作自动操纵水塔或水池的液位。维护简便，灵巧结实，液位控制精度高。水位不受水压的干扰，并紧密关闭。渗水，欢迎选购。
精工阀门软密封遥控浮球阀100x-16c水利控制阀的工作原理

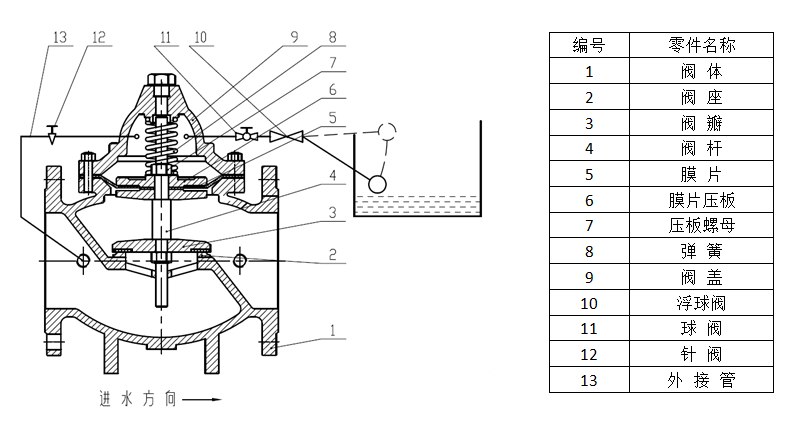

当管线从阀的进水端供水时，由于针阀（调节阀）12，球阀11和浮子阀10常开，它们通过外管13，针阀12
水进入阀盖控制室后，它通过球阀11和浮球阀10注入水箱。如果在控制室中无法形成压力，则在主阀盘下输入入口压力。抬起主阀盘托起并打开主阀盘向水箱大供水，当球或水塔中的水位日益升高且浮球后浮球阀10关闭时，阀盖控制室中的水将慢慢增加压力直至关闭主阀盘，然后当做自动遥控器。当水位下降到一定程度时，随着水面下降，浮子阀打开，控制室中的河水走，压力下降以支撑主阀盘，并立即向水池或水塔补充水。
精工阀门软密封遥控浮球阀100x-16c型水利控制阀主要技术性能
公表示压力
（MPa）
壳体测试压力
（MPa）
密封测试压力
（MPa）
打开压力（MPa）
适用介质
中温
（℃）
1.0
1.5
1.1
0.4
水
0〜80
1.6
2.4
1.76
2.5
3.75
2.75
精工阀门软密封遥控浮球阀100x-16c型水利控制阀的安装与维修
1.主阀安装在泳池或高位水塔的进水管上。安装方式是水准安装在管道上，阀盖朝上。其他安装方式也可以实现操作机能。浮子阀安装在游泳池或水塔中，用以对浮子展开远程控制，如下图所示。
2.安装前彻底扫除管道中的杂物，并彻底显影管道。安装时，请注意箭头指示主阀外的河水，并按照安装解释开展操作。
3.应在主阀之前安装闸阀和过滤器，并在主阀之后安装闸阀，以便捷维护。
4.在测试水时，逐渐打开主阀前面的闸阀，缓慢增加压力，并留意主阀外部的控制管道是不是泄露。
5.为了便于出厂包装，浮阀安装在主阀上。具体安装如下图所示。
6.应每2-3个月干净一次主阀导管入口处的微过滤器。
