商品信息
基本参数
- 产地江苏
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌沪工
- 型号D971X-16Q
- 材质铸铁
- 驱动方式电动
- 连接形式对夹
- 压力环境常压
- 零部件及配件阀体、密封圈
- 适用介质水、天然气等
- 流动方向单向
- 工作温度-40℃～90℃
- 类型(通道位置)中心垂直板
- 安装尺寸125~585mm
- 加工定制是
- 公称通径50~450mm
- 公称压力1.0~1.6MPa
- 产地上海
- 是否跨境货源否
- 厂家沪工
产品简介：

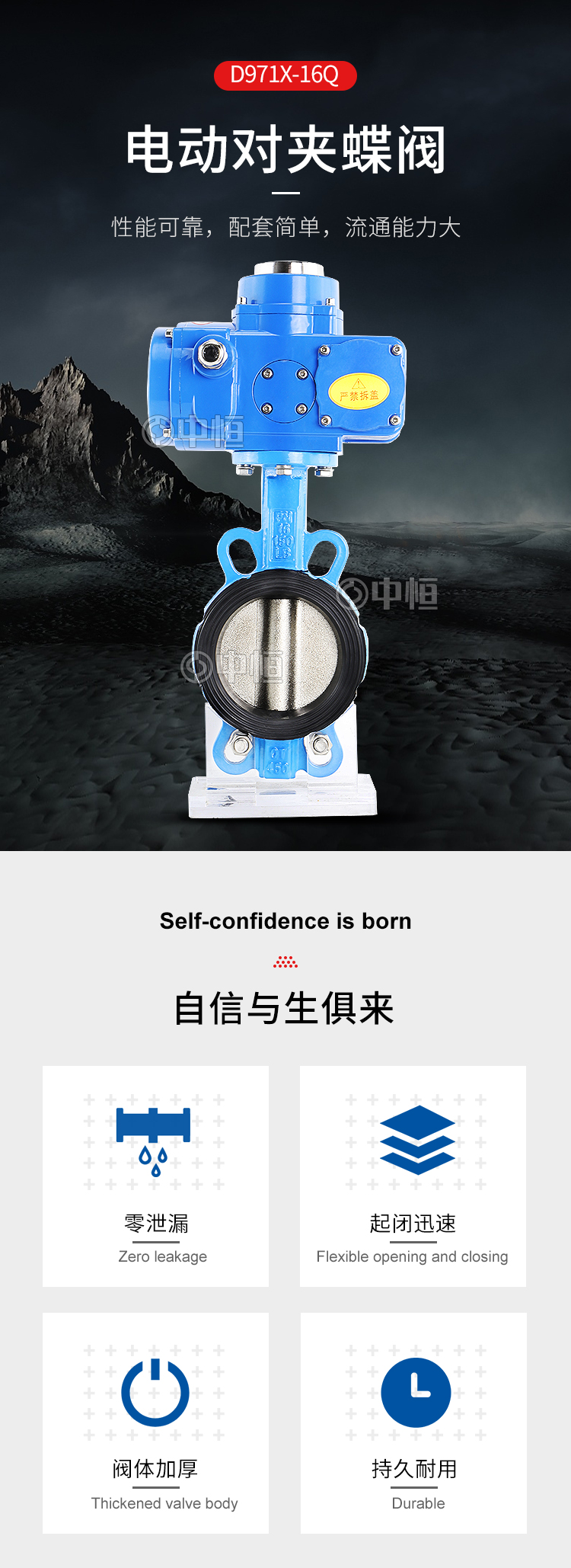

产品详情：电动对夹蝶阀D971X-16Q结构沪工品牌产品介绍：

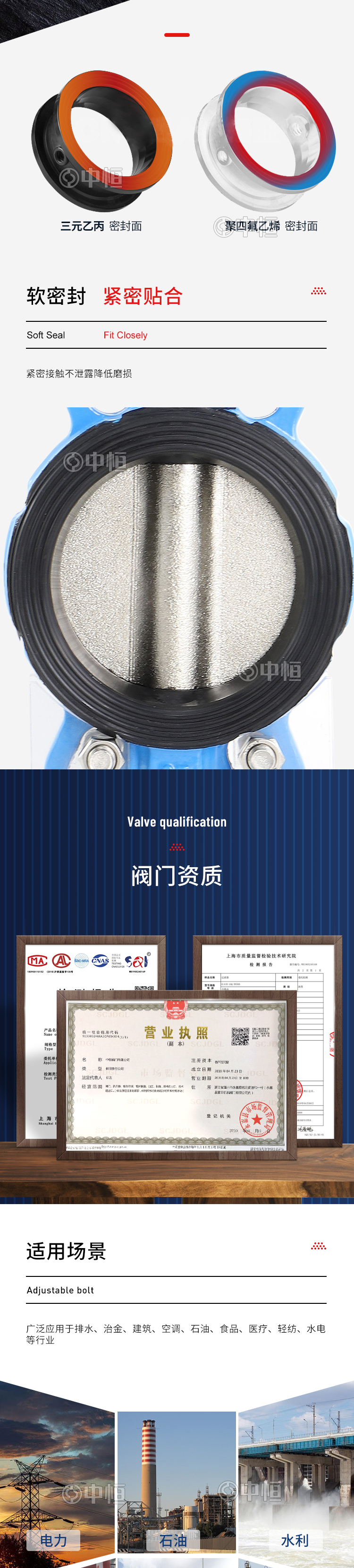

蝶阀是电动执行器和圆片橡胶蝶阀的组合。蝶阀座采用三元乙丙密封圈，具有不错的顺滑性，较强的柔韧性并加强了气门的强度。
阀板和阀座的密封性。接纳电动执行器的电流信号或电压信号输入，可以实现工艺管道或管道中流体介质的百分比调节。
两位置开关控制，从而实现参数的自动控制，例如流体介质的流量和液位。
电动对夹蝶阀D971X-16Q结构沪工品牌的工作原理：

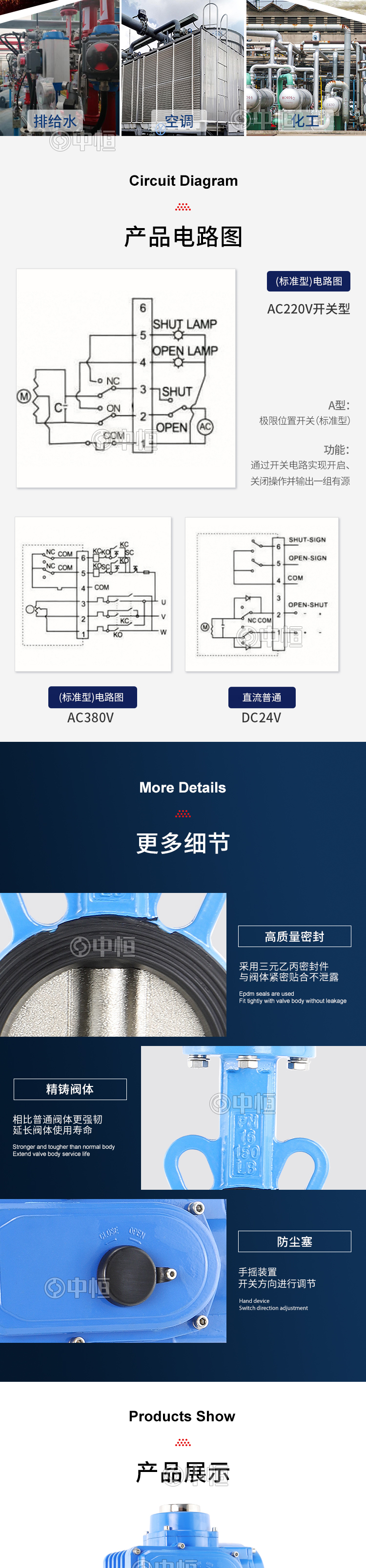

由AC220V，AC380V或DC24V电源电压供电，并接纳来自（DCS，PLC）系统或调节仪器，操作员等的输入（4-
20ma，0-10ma或1-5vdc）的电流信号或电压信号，可以控制操作。通过角行程输出的扭矩将阀轴转动0〜90o，以完成
敞开和关闭动作或调整动作。
电动对夹蝶阀D971X-16Q结构沪工品牌产品特色：
1.有力的机能：智能，可调，切换。
2.体积小：尺码仅为同类产品的35％左右。
3.该保护装置具有双重极限，过热保护和过载保护。全行程时间为15秒，30秒，45秒，60秒。并具有手动功用。
4，使用便捷：采用单相电源，接线简便；原始的球形突出结构使观察愈发简便。不加油，不抽查，防水
防锈，可以任何出发点安装。
5.智能cnc：内置模块直接接收电脑或工业仪器输出的标准信号（4-20maDC /1-5VDC），实现阀门开度
智能控制和可靠定位。
电动对夹蝶阀D971X-16Q结构沪工品牌采用标准：
制造标准
GB/T 122387-89
法兰standard
GB9113-2000，GB17241.6-
结构尺寸标准
GB12221-89
检验标准
吨/吨

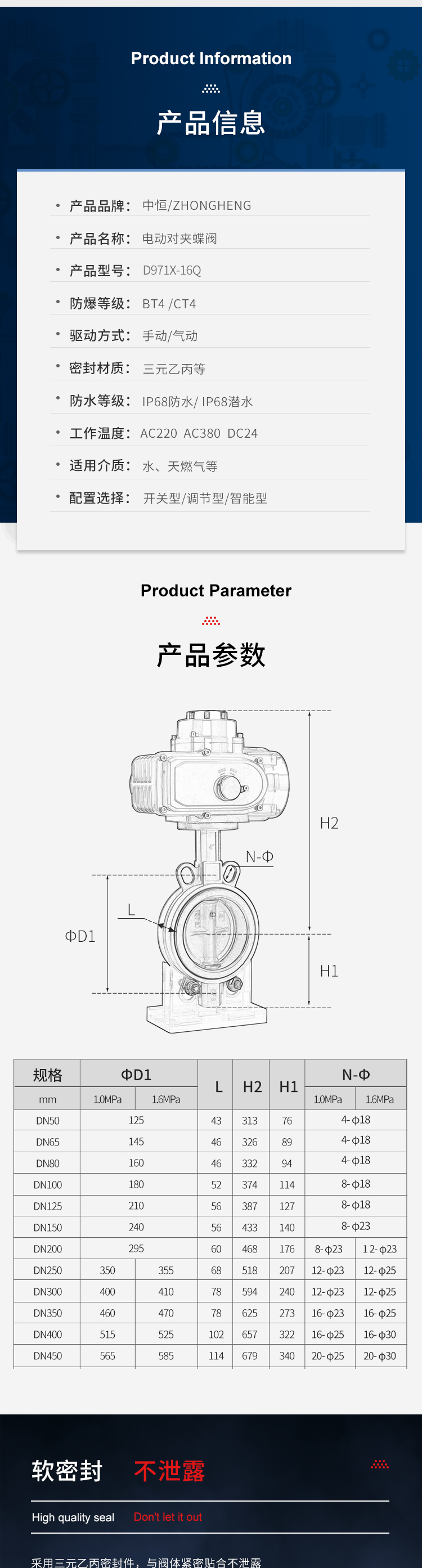

精工电动对夹蝶阀D971X-16Q主要技术参数：
公称通经DN（mm）
50〜2000
50〜
公称药理PN（MPa）
0.6
1.0
1.6
密封测试（MPa）
0.66
1.1
1.76
强度测试（MPa）
0.9
1.5
2.4
合适的温度
丁腈橡胶：-40℃〜90℃氟橡胶：-20℃〜200℃
适用介质
水，空气，天然气，原油和弱腐蚀性流体
泄漏率
合乎GB/T13927-92标准
驱动方法
蜗轮传动，电动，气动，液压
电动对夹蝶阀D971X-16Q结构沪工品牌主要零件材质：
零件称谓
材料
阀体
WCB，QT450-10，HT200，HT250
蝶板
WCB，QT450-10，HT200，HT250
阀轴
2铬13
密封环
丁腈耐油橡胶
填料
柔性石墨
